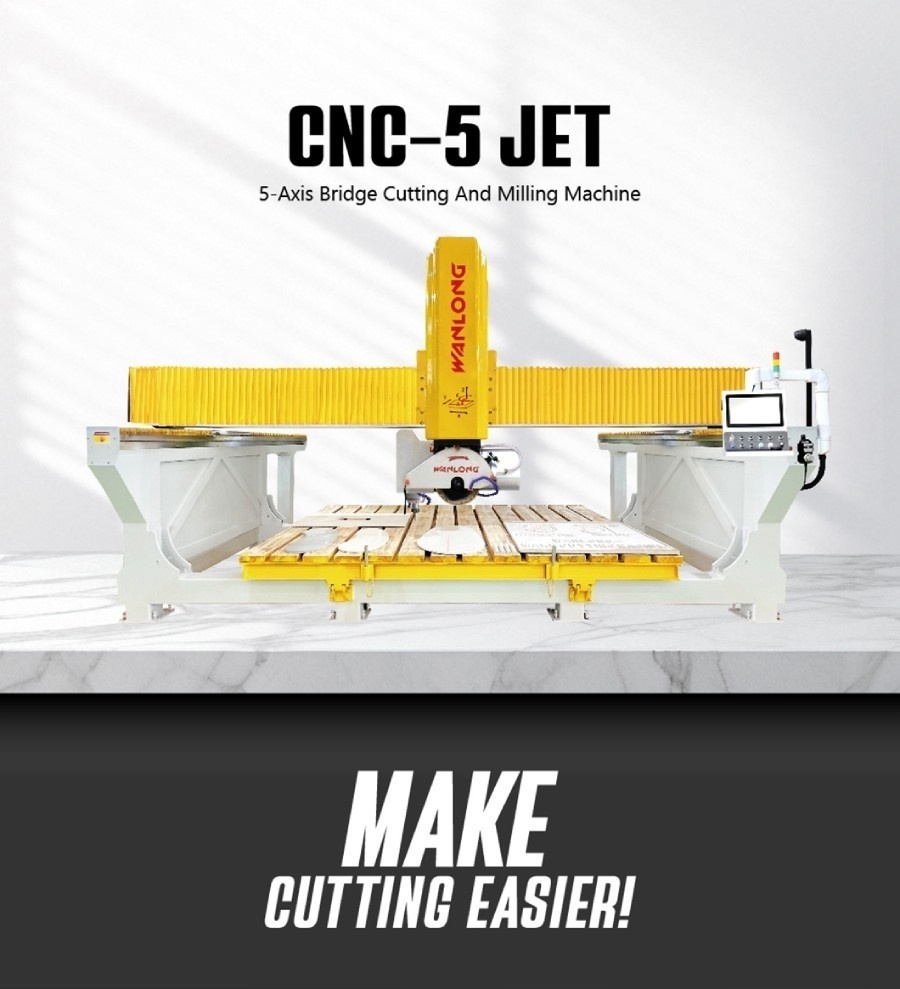

Centru de lucru CNC in 5 axe, pentru procesare piatra, granit, marmura, etc. - Wanlong CNC-JET-5-DXF

DESCRIERE PRODUS

• Wanlong CNC-5 Jet este un centru de lucru industrial în 5 axe cu laser, tip pod, conceput pentru tăierea și frezarea complet automatizată a plăcilor din marmură, granit, piatră naturală și ceramică. Controlat de un sistem CNC intuitiv și ușor de utilizat, acest echipament avansat realizează o traiectorie de tăiere interpolată în 5 axe pentru o execuție de înaltă precizie la unghiuri diverse. Aparatul dispune de o electro-mandrină motorizată de mare viteză și un sistem de tăiere cu disc diamantat, fiind ideal pentru executarea de fazări automate, operațiuni de frezare rapidă și profilări complexe.
• Structura podului adoptă o formă de tracțiune dublă (double-drive) pe axa Y pentru a facilita ajustarea lină a grinzii și a asigura o deplasare extrem de fluidă și precisă. Toate componentele de transmisie folosesc o conexiune fără joc mecanic (backlash-free) pentru a asigura o stabilitate structurală impecabilă în regim de lucru intensiv. Optimizat pentru un randament ridicat, sistemul suportă nativ importul de fișiere în format DXF pentru a încărca rapid desene complexe și a coordona automat secvențele de debitare.

RECOMANDĂRI ȘI AVANTAJE

• Sincronizare reală în 5 axe: Controlat de un sistem CNC avansat, capabil de interpolare simultană pe 5 axe pentru prelucrarea precisă a modelelor geometrice.

• Procesare duală de mare viteză: Utilizează o electro-mandrină performantă de 7,5 kW ce atinge 24.000 RPM pentru frezări fine, asistată de un motor principal puternic de 18,5 kW pentru disc.

• Tracțiune dublă pe axa Y: Configurație cu dublu sistem de acționare pe axa Y ce menține traversa aliniată perfect, eliminând abaterile mecanice în timpul trecerilor rapide.

• Transmisie fără joc mecanic: Îmbinări speciale concepute pentru a elimina jocul din ansamblurile de transmisie, păstrând toleranțele de tăiere stricte de-a lungul anilor.

• Flux de lucru nativ CAD / DXF: Suport software direct pentru fișiere vectoriale de tip DXF, permițând conversia instantanee a designului și optimizarea rapidă a turațiilor.

UTILIZARE

• Fabricare de blaturi premium: Debitarea rapidă și finisarea automată a blaturilor de bucătărie sau baie cu decupaje de tip o singură gaură, două găuri, un singur slot sau slot dublu.

• Finisaje și profile arhitecturale: Executarea automată a fazărilor (bizotare), a colțurilor drepte rotunjite și a profilurilor decorative complexe pe cantul pieselor din piatră.

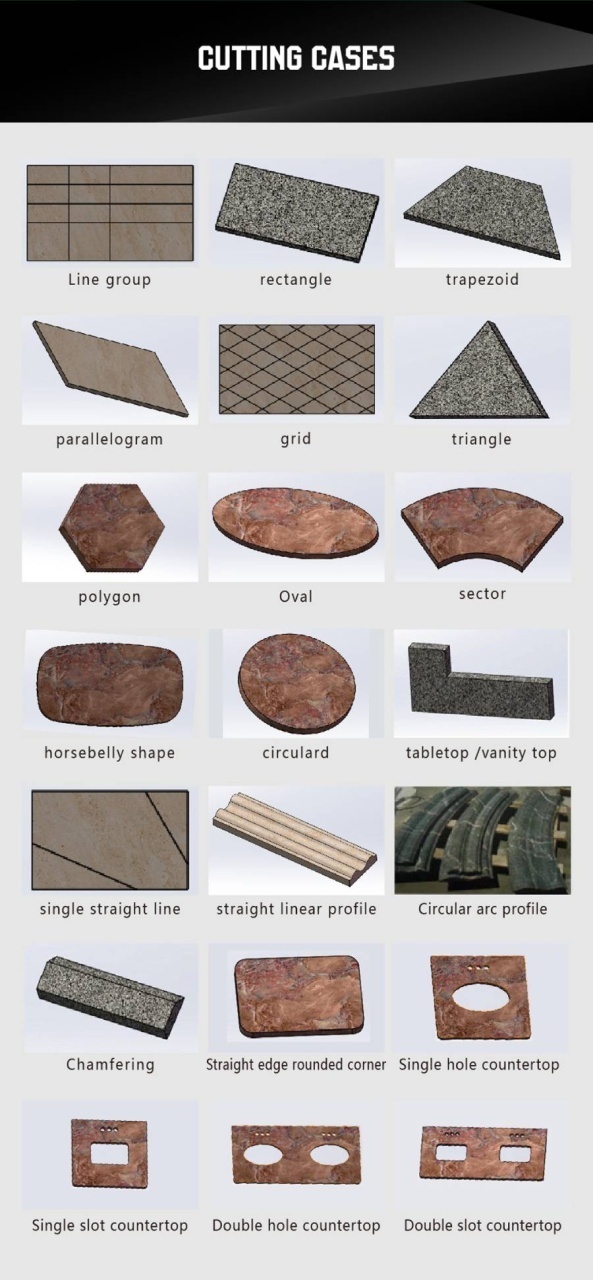

OPERAȚIUNI / FORME REALIZABILE

• Tăieri geometrice de precizie: Grupuri de linii, dreptunghiuri, trapeze, paralelograme, carouri (griduri), triunghiuri și poligoane.

• Forme curbe și neregulate: Forme ovale, sectoare de cerc, forme tip "burtă de cal" (horsebelly) și cercuri perfecte.

• Profilări pe traiectorie avansată: Linie dreaptă simplă, profil liniar drept și profile în arc de cerc.

ACCESORII OPȚIONALE

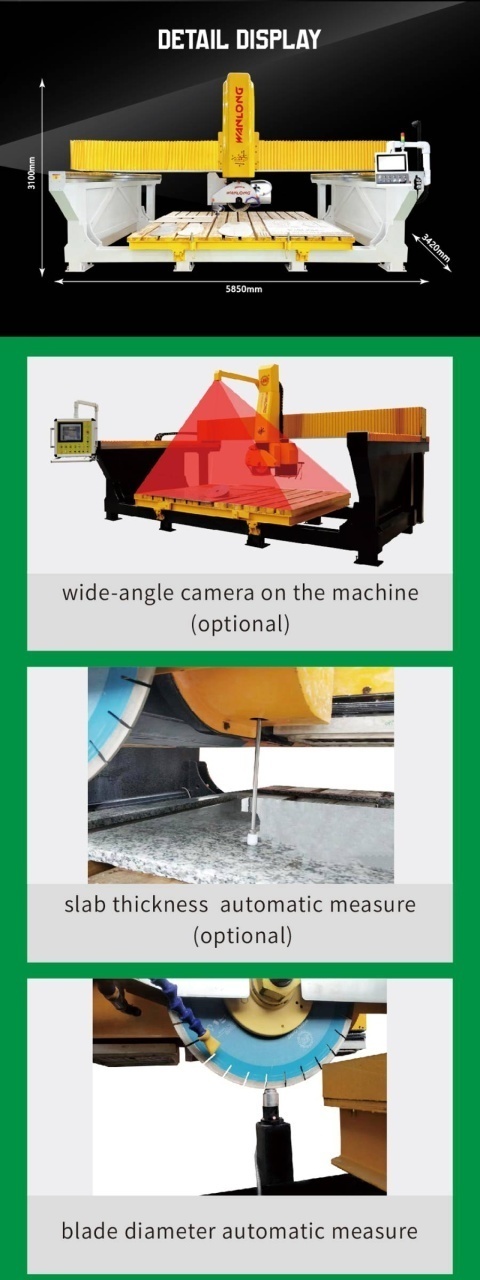

• Cameră digitală cu unghi larg: Modul video superior de înaltă rezoluție pentru monitorizarea de la distanță în timp real și alinierea vizuală a pieselor pe placă.

• Măsurare automată a grosimii plăcii: Senzor cu palpator integrat pentru determinarea și calibrarea automată a grosimii materialului înainte de începerea debitării.

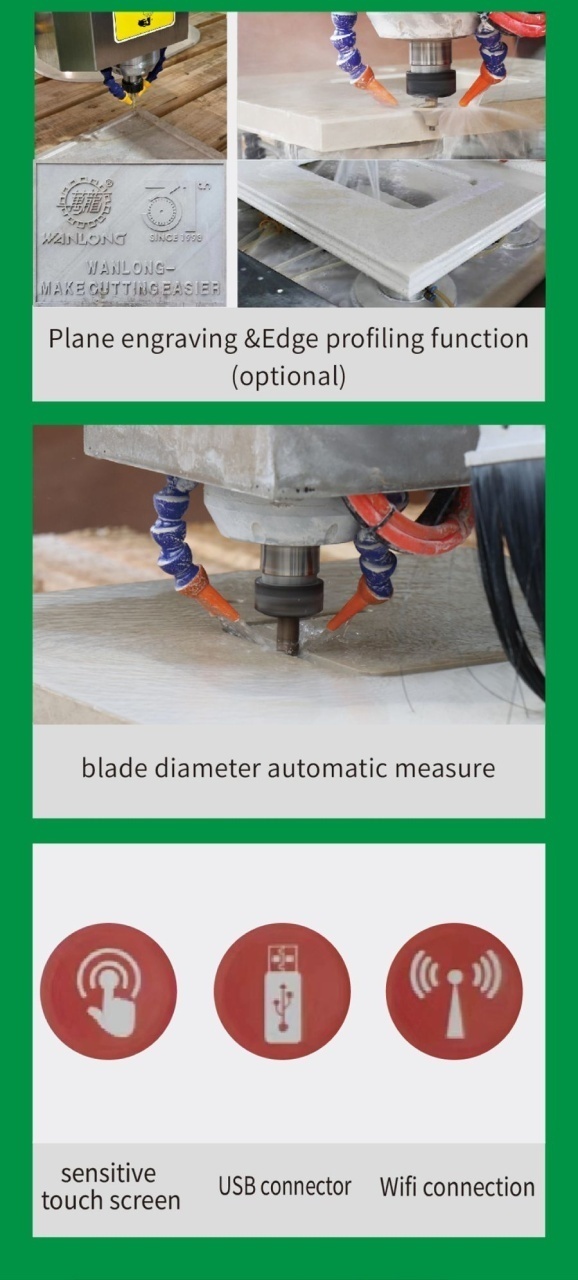

• Sistem de gravură plană și profilare cant: Pachet extins de software și scule dedicat pentru realizarea de basoreliefuri fine și sculpturi artistice de suprafață.

SPECIFICAȚII TEHNICE

• Configurație model: CNC-5 Jet (Electro-mandrină inclusă / Suport import fișiere DXF)

• Cursa axelor liniare (X-Y-Z): 3700 × 2460 × 330 mm

• Cursa axei C (Rotație): ±180°

• Cursa axei A (Înclinare): de la -1° până la +91°

• Interval diametru disc: Ø350 – Ø500 mm

• Putere motor principal (disc): 18,5 kW

• Turație nominală motor principal: 3600 r/min

• Viteză maximă electro-mandrină: 24.000 r/min

• Putere nominală electro-mandrină: 7,5 kW

• Cuplu maxim electro-mandrină: 49,1 Nm

• Viteză turație nominală axa C: 17,3 r/min

• Viteză turație nominală axa A: 20,66 r/min

• Viteză liniară nominală (X-Y-Z): 30 - 30 - 5 m/min

• Dimensiuni maxime de încărcare material: 5850 × 2250 × 2250 mm

• Dimensiuni masă de lucru standard: 3200 × 2000 mm (Extensibilă opțional până la 3500 × 2100 mm)

• Putere electrică totală utilaj: 36,45 kW

• Dimensiuni gabarit echipament (L x l x h): 5850 × 3420 × 3100 mm

• Consum de apă industrială: 15 – 25 L/min

• Greutate netă utilaj: 4200 kg

SET DE LIVRARE

• 1 x Centru de lucru CNC în 5 axe Wanlong CNC-5 Jet (Unitate de bază tip pod monobloc)

• 1 x Dispozitiv integrat pentru măsurarea și calibrarea automată a diametrului discului

• 1 x Consolă de comandă dotată cu ecran tactil (touch screen), conectori USB și conectivitate WiFi

• 1 x Pachet software de fabrică (Suportă editare tip Excel și debitare automată prin "one-button")
